INFORMACJE OGÓLNE

BIAWAR MULTISPLIT EMIX – to innowacyjne urządzenie, które jest w stanie zapewnić ciepłą wodę użytkową z pompy ciepła BIAWAR MULTISPLIT przez cały rok, niezależnie od trybu pracy całego systemu.

Jednostka EMIX stanowi część systemu BIAWAR MULTISPLIT, jak wszystkie pozostałe jednostki wewnętrzne. Jedyna różnica polega na celu jej zastosowania: standardowa jednostka została zaprojektowana, aby klimatyzować pomieszczenia, EMIX jest przeznaczony do podgrzewania ciepłej wody użytkowej. Jak to możliwe, że standardowe jednostki wewnętrzne oraz EMIX są podłączone jednocześnie do jednostki zewnętrznej? Jest to możliwe, ponieważ jednostki zewnętrzne w systemie BIAWAR MULTISPLIT zostały wyposażone w specjalny port, który łączy tylko jednostkę EMIX, podczas gdy inne jednostki wewnętrzne są podłączone do standardowych połączeń gazowych.

DLACZEGO EMIX?

Kombinacja urządzeń BIAWAR MULTISPLIT z modułem EMIX stanowi innowacyjne rozwiązanie: wreszcie możliwa jest produkcja ciepłej wody użytkowej przy jednoczesnym chłodzeniu pomieszczeń. Standardowe pompy ciepła zostały zaprojektowane tak, aby zapewnić chłodzenie lub produkcję ciepłej wody użytkowej, ale nie w tym samym czasie. EMIX usuwa te bariery dzięki zastosowaniu rewolucyjnej technologii i sprawia, że BIAWAR MULTISPLIT to jedyne pompy ciepła, które są w stanie zapewnić chłodzenie oraz ciepłą wodę użytkową w tym samym czasie.

JAK TO DZIAŁA?

Jednostka EMIX nie jest przeznaczona do podgrzewania przepływowego. Została ona zaprojektowana w celu podgrzewania wody we współpracy z każdym typem zastosowanego zasobnika: od standardowych elektrycznych zasobników, do zasobników solarnych.

EMIX nie posiada czujnika temperatury do montażu w zasobniku, w związku z czym pracuje „równolegle” z obiegiem hydraulicznym i jest podłączony bezpośrednio do zbiornika buforowego. Z tego powodu, instalacja jest bardzo prosta i szybka w montażu, a praca jednostki dostosowuje się do każdej sytuacji. Połączenie z elektrycznym ogrzewaczem pojemnościowym jest tylko jedną z możliwości. Używając jednostki EMIX w połączeniu z zasobnikiem, objętość wody musi być określona zgodnie z ustalonymi wymogami, biorąc pod uwagę wydajność jednostki EMIX.

Ustawienie temperatury wody jest również bardzo łatwe. Wystarczy wcisnąć jeden przycisk, aby ustawić poziom pożądanej temperatury wody, której wysokość będzie wskazana przez 5 zielonych diod. System sterowania urządzenia zajmuje się całą resztą. Użytkownicy systemu nie muszą się niczym martwić: nawet przegrzanie przeciw Legionalli zostanie automatycznie uruchomiony, gdy zajdzie taka potrzeba. Warunkiem zapewnienia takiego przepływu w każdym momencie jest zamontowanie dodatkowego elementu grzejnego.



schemat działania urządzenia

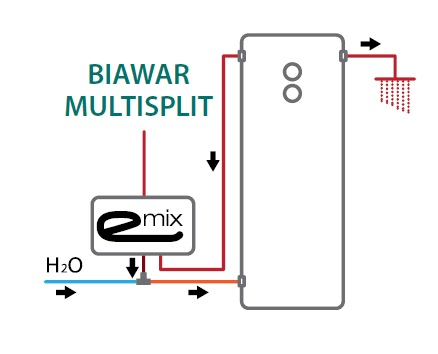

schemat działania urządzenia 01

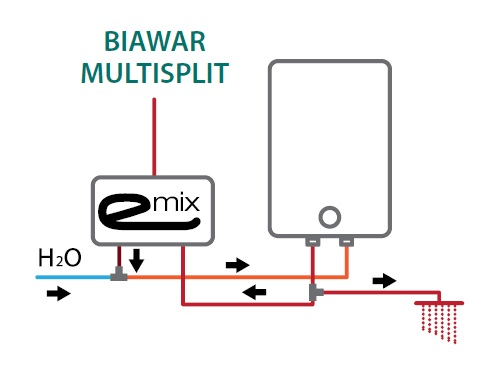

schemat działania urządzenia 02



CIEPŁA WODA UŻYTKOWA Z CZYNNIKIEM R410A

Moduł EMIX jest zdolny do produkcji ciepłej wody użytkowej aż do 80oC, używając wyłącznie energii z pompy ciepła. Energia jest przejmowana bezpośrednio przez czynnik R410A, dzięki czemu nie jest potrzebny drugi obieg termodynamiczny. Tak wysoka temperatura wody jest możliwa, ponieważ EMIX pozyskuje energię bezpośrednio z procesy termodynamicznego. Co więcej, podczas pracy w trybie chłodzenia, do ogrzewania wody wykorzystywana jest energia odpadowa, odprowadzana z budynku, a więc energia „darmowa”.

WYMIENNIK CIEPŁA

Wymiennik ciepła jest jednym z głównych elementów urządzenia EMIX. Stanowi go podwójny płytowy wymiennik wyprodukowany ze stali nierdzewnej. Podwójna ściana oddziela gazowy czynnik chłodniczy R410A i ciepłą wodę użytkową za pomocą specjalnego kanału, zabezpieczającego przed ich kontaktem, w przypadku jakiegokolwiek wycieku jednej z cieczy. Innymi słowy, nawet w przypadku uszkodzenia wymiennika nie nastąpi kontakt pomiędzy czynnikiem gazowym i wodą.

POMPA Z PŁYNNĄ REGULACJĄ OBROTÓW SILNIKA

Innym bardzo ważnym elementem jednostki EMIX jest pompa obiegowa klasy A. Praca pompy jest sterowana z poziomu nadrzędnego sterownika urządzeń BIAWAR MULTISPLIT. Sterowanie pompą jest bardzo ważne podczas pracy jednostki EMIX. Zmieniając jej prędkość, zmienia się również szybkość wymiany ciepła pomiędzy czynnikiem, a wodą. Oznacza to, że w celu utrzymania prawidłowej prędkości pompy obiegowej, system sterowania działa w oparciu o kilka zmiennych.

INTEGRACJA Z SYSTEMAMI SOLARNYMI

Wykorzystanie systemów solarnych do produkcji c.w.u. cieszy się dużą popularnością. Jednostka EMIX będzie pracowała we współpracy z systemem solarnym w celu zapewnienia gorącej wody, zawsze kiedy wydajność kolektorów słonecznych spada (nocą, czy w okresie zimowym) lub gdy występują bardzo duże rozbiory wody. Urządzenie nosi nazwę EMIX (Energy Mixer), ponieważ daje możliwość zarządzania kilkoma źródłami ciepła (panele solarne, pompy ciepła, grzałki elektryczne) zawsze wybierając najbardziej efektywne.
